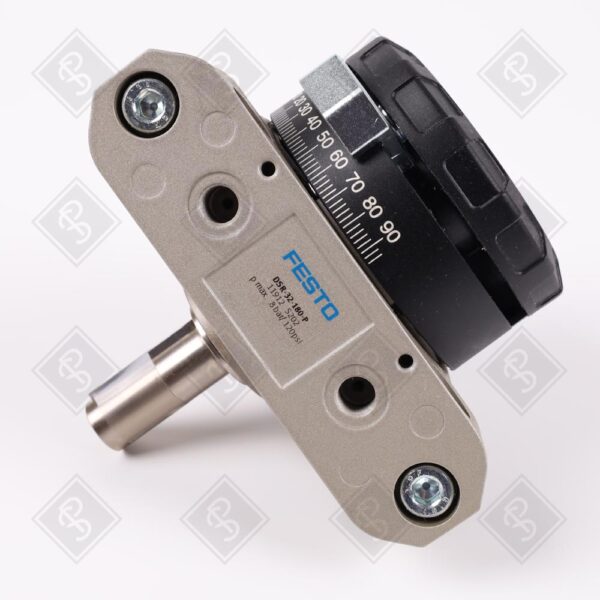

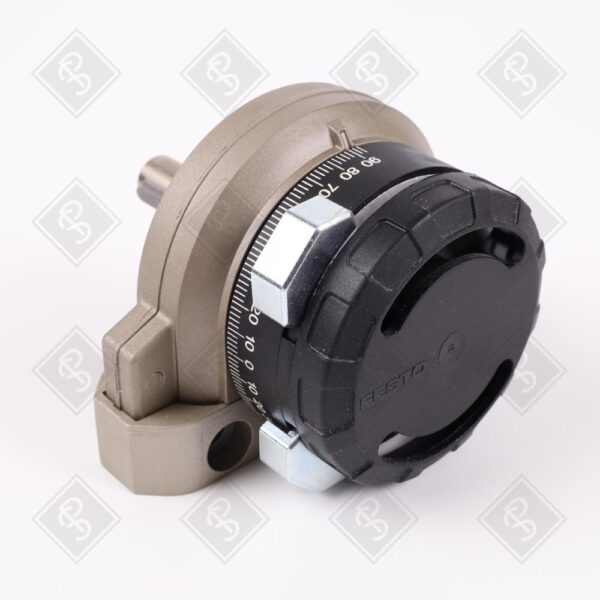

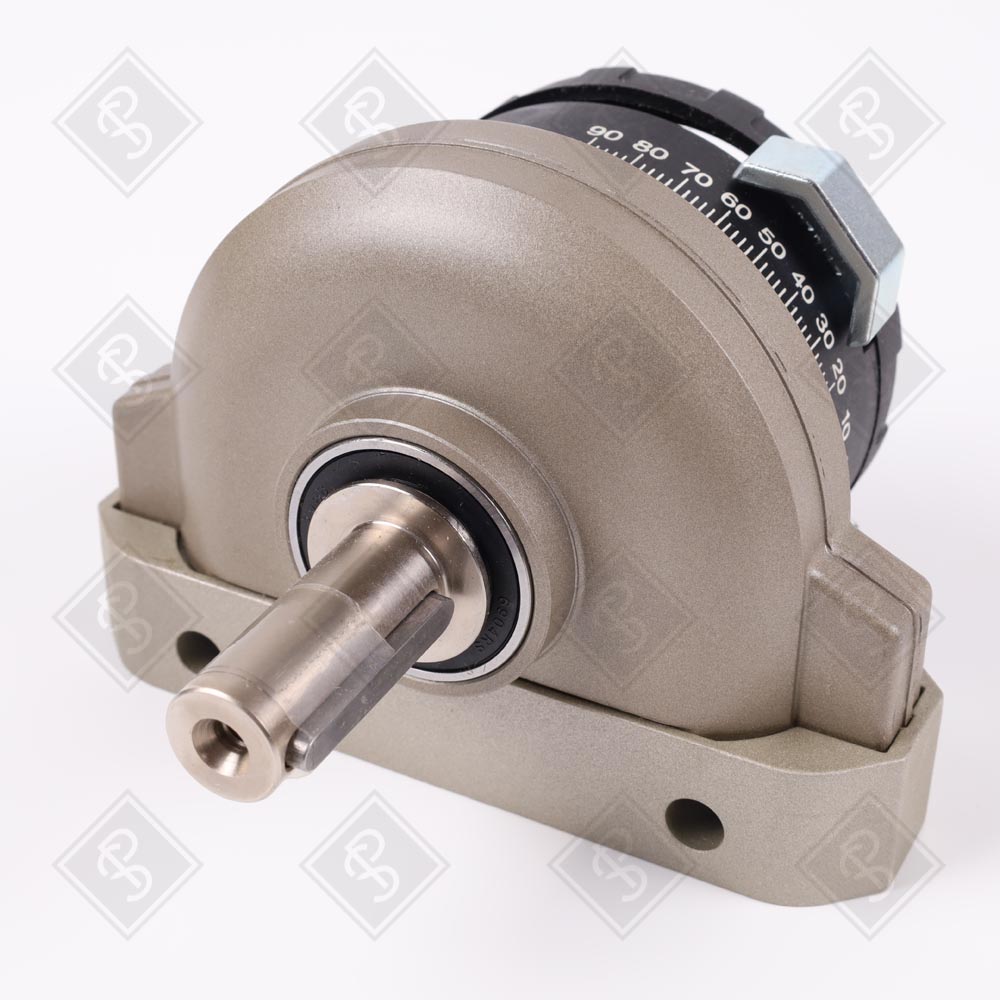

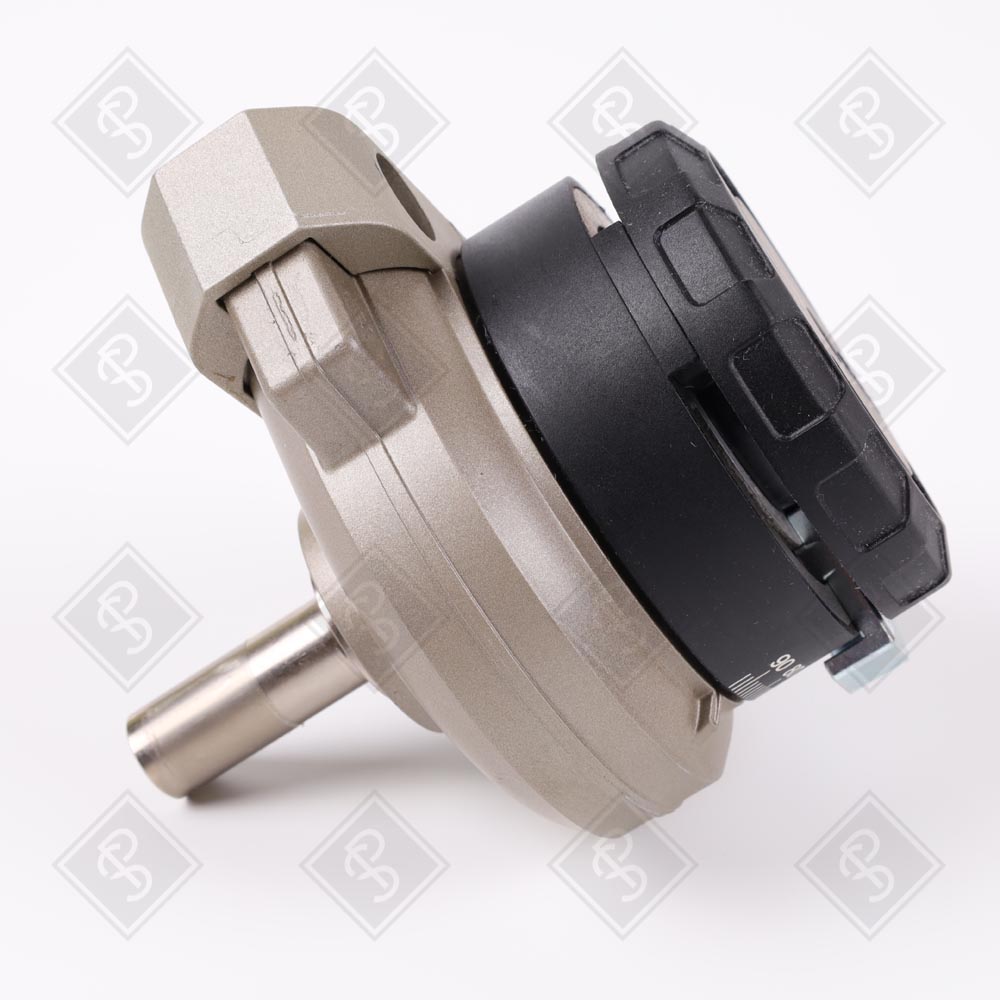

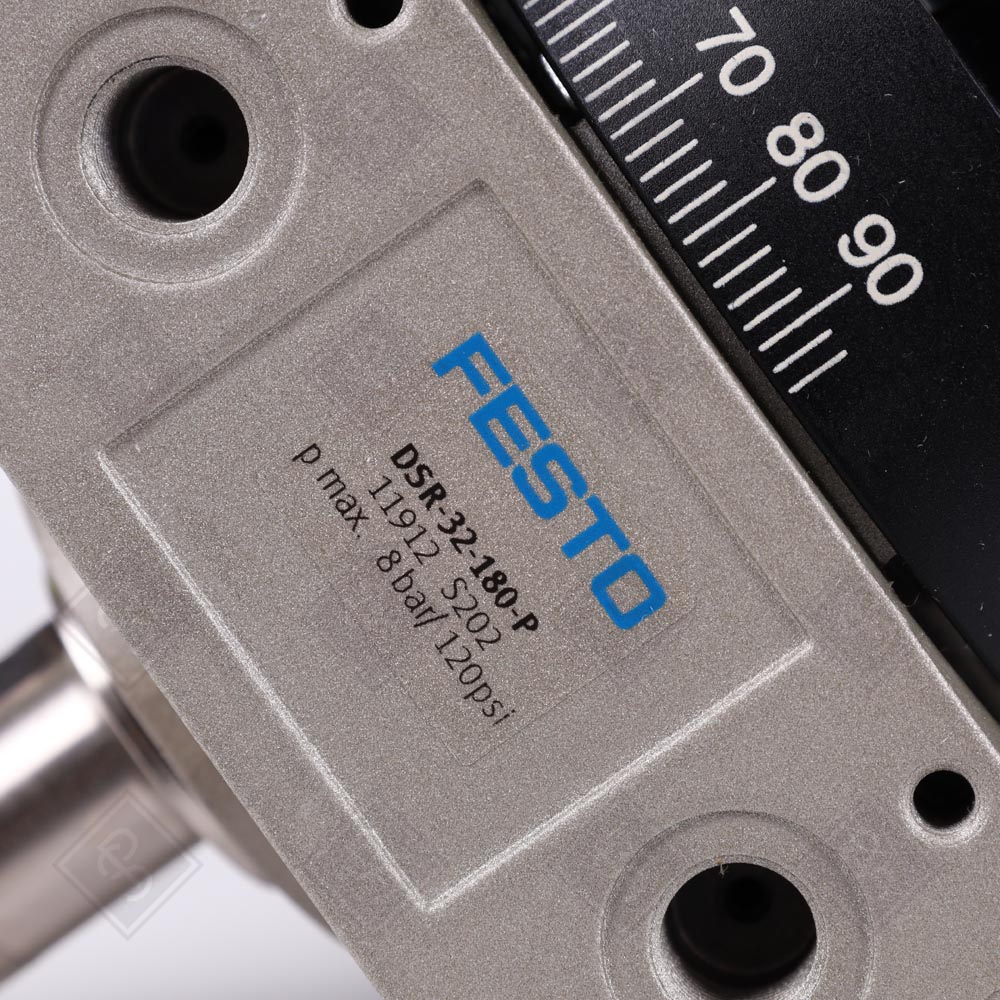

Неполноповоротный привод Festo DSR-32-180-P
DSR-32-180-P
НЕПОЛНОПОВОРОТНЫЙ ПРИВОД СЕРИИ DSR, РАЗМЕР 32, УГОЛ ПОВОРОТА 0…180°, ТЕОРЕТИЧЕСКИЙ МОМЕНТ 10 НМ ПРИ 6 БАР, РАБОЧЕЕ ДАВЛЕНИЕ 1.5…8 БАР, ПРИСОЕДИНЕНИЕ G1/8, НЕРЕГУЛИРУЕМОЕ ДЕМПФИРОВАНИЕ С УПРУГИМИ КОЛЬЦАМИ С ОБЕИХ СТОРОН, СТАЛЬНОЙ ВАЛ СО ШПОНКОЙ, РАБОЧАЯ ТЕМПЕРАТУРА -10…+60 °C, ВЕС ОКОЛО 1.2 КГ.
Используется для управления поворотными клапанами, заслонками или другими механизмами в системах автоматизации (например, в упаковке, сборке, обработке материалов). Совместим с пневматическими системами Festo, включая распределители с подключением G1/8, и датчиками положения (например, SME/SMT). Применяется в машиностроении и промышленности.
Неполноповоротный привод Festo DSR-32-180-P — неполноповоротный привод с лопастью и шпонкой на валу.
Ключевые особенности
- настройка угла поворота без ограничений;
- усилие напрямую передается на вал через лопасть;
- опрос положения осуществляется с помощью электрических, пневматических и индуктивных датчиков;
- простой монтаж через сквозные отверстия и с помощью широкого набора принадлежностей для практически любого типа установки;
- в базовом исполнении установлены упругие демпфирующие пластины для демпфирования по типу P;
- устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.
Корпус выполнен из цинковой отливки. Вал из никелированной стали. Лопасть и крышка из пластика. Кулачок изготавливается из алюминия и латуни. Уплотнения из нитриловой резины (NBR).
Варианты исполнения цилиндров:
- приводной вал;
- вал со шпонкой;
- нерегулируемое двустороннее демпфирование.
