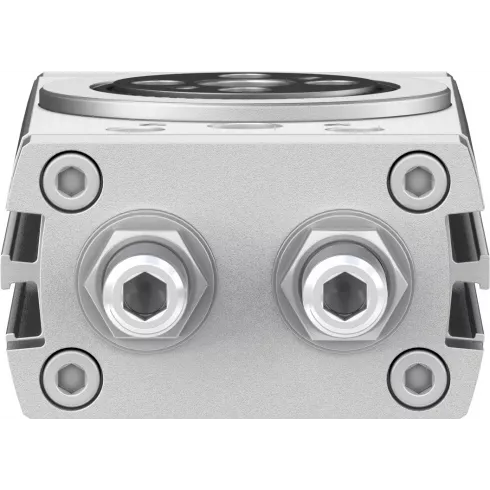

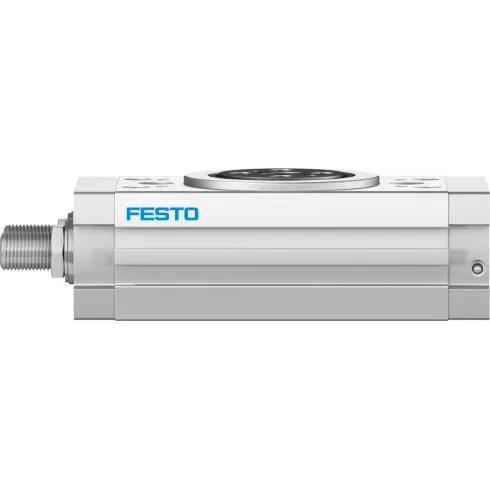

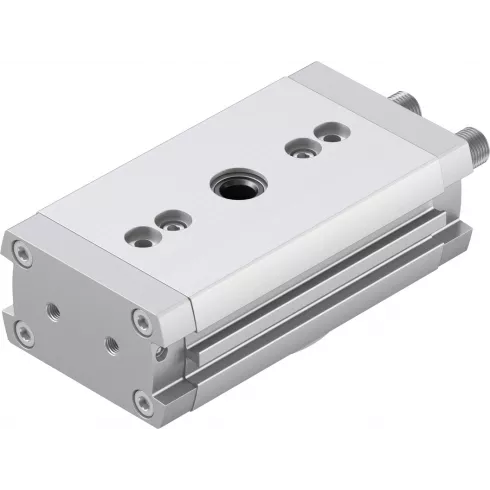

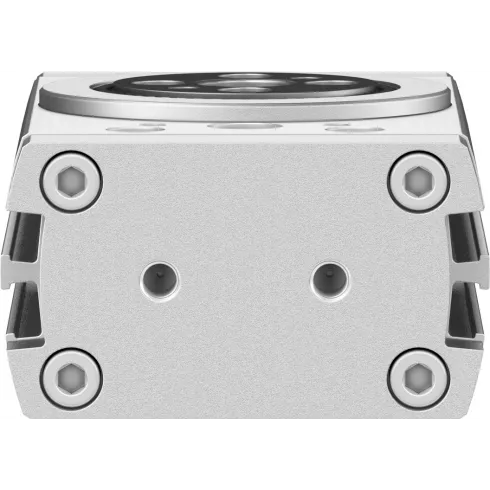

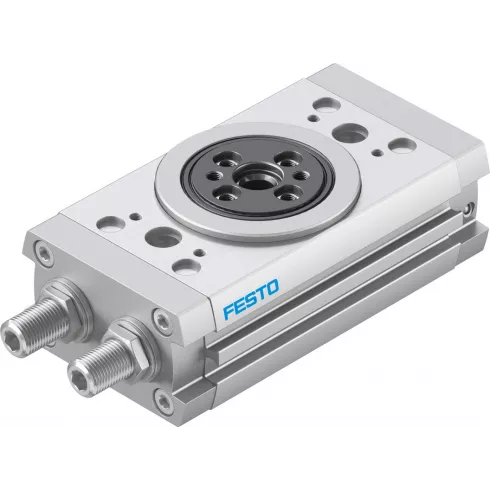

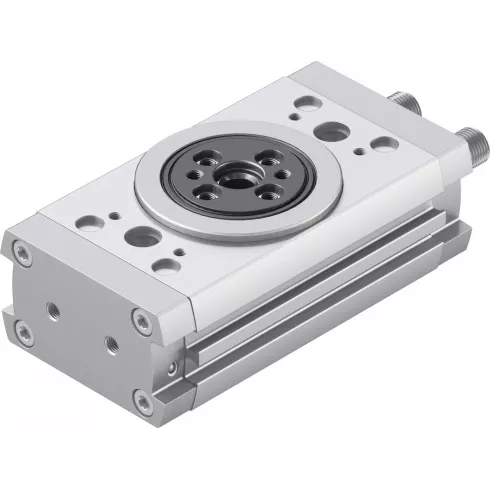

Неполноповоротный привод Festo DRRD-16-180-FH-PA

Неполноповоротный привод Festo DRRD-16-180-FH-PA — неполноповоротный двухпоршневой привод двустороннего действия, с передачей усилия по принципу реечной шестерни. Применяется в пневматических системах, где требуется высокая точность позиционирования в конце хода.

Ключевые особенности

• конструкция изделия характеризуется отсутствием торцевого биения на фланцевом валу, высокой нагрузочной способностью подшипников и высокими моментами инерции масс;
• возможен монтаж через сквозные отверстия или с помощью внутренней резьбы;
• в базовом исполнении демпфирование осуществляется упругими демпфирующими кольцами или элементами с обеих сторон;
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»;
• устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.

Корпус и крышка выполнены из анодированного алюминия. Поршень из медного сплава (типоразмер 8-12) или нержавеющая сталь (типоразмер 16-63). Приводной вал изготавливается высоколегированной нержавеющей стали (типоразмер 8-12) или термически улучшенная сталь (типоразмер 16-63).

Уплотнения производятся из полиуретана TPE-U (PUR), нитриловой резины (NBR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения приводов:

• пустотелый вал с фланцем;
• самонастраивающиеся линейные амортизаторы с обеих сторон;
• самонастраивающиеся линейные амортизаторы с обеих сторон, жесткие;
• внешние самонастраивающиеся линейные амортизаторы с обеих сторон;
• вал с фланцем FW;
• вал со сдвоенной поворотной лопастью;
• магнит на поршне;
• блокировка конечного положения с обеих сторон;
• наружный монтаж датчика;
• монтажная рейка для датчиков положения;
• брызгозащищенное исполнение (IP65).
