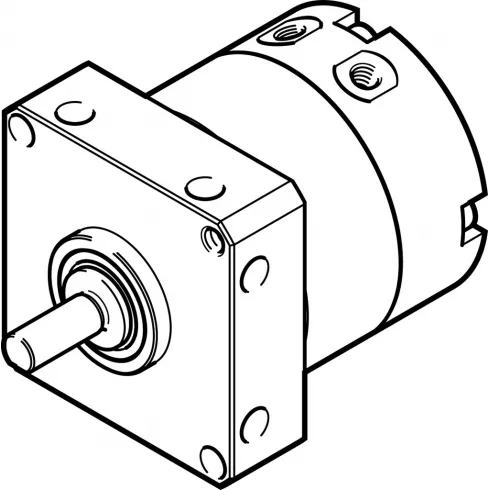

Неполноповоротный привод Festo DSM-T-10-180-P

Неполноповоротный привод Festo DSM-T-10-180-P — компактный лопастной неполноповоротный привод двустороннего действия. Свободная настройка угла поворота и демпфирование в конечных положениях осуществляется за счет упругих пластин на лопасти. Передача усилия поворотной лопастью осуществляется непосредственно на приводной вал.

Ключевые особенности

• фиксированный угол поворота может быть настроен с помощью принадлежностей;
• корпус защищен от водяных брызг и пыли;
• поворотная лопасть не может служить упором, поэтому стопорный рычаг и упоры снимать нельзя;
• датчики положения для опроса положений вала. Опрос осуществляется бесконтактно с помощью магнитного поля;
• демпфирование упругими демпфирующими кольцами или элементами с обеих сторон;
• устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.

Корпус, фланец, упорный рычаг и крышка выполнены из анодированного алюминия. Материал лопасти — полимер, армированный стекловолокном. Жесткие упоры и винты выполнены из оцинкованной стали.

Выходной вал изготавливается из высоколегированной нержавеющей стали (типоразмер 6-10) или никелированной стали (типоразмер 12-63). Материал уплотнений — полиуретан TPE-U (PUR).

Варианты исполнения приводов:

• фиксированный угол поворота;
• регулируемый угол поворота;
• вал со шпонкой;
• вал со шпонкой на валу и муфтой свободного хода FLSM;
• вал с фланцем FW;
• вал со сдвоенной поворотной лопастью;
• жесткий упор;
• амортизатор слева, справа, с обеих сторон;
• магнит на поршне;
• усиленный привод для тяжелых условий.
