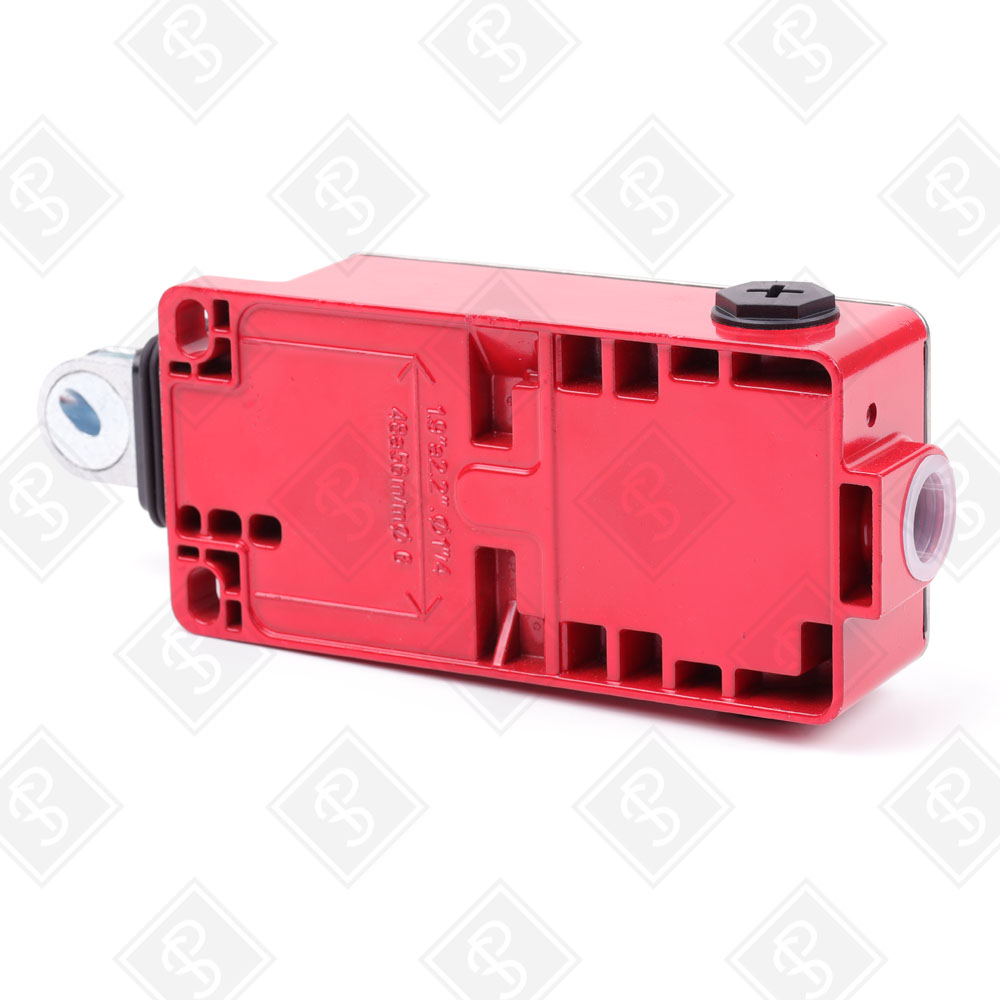

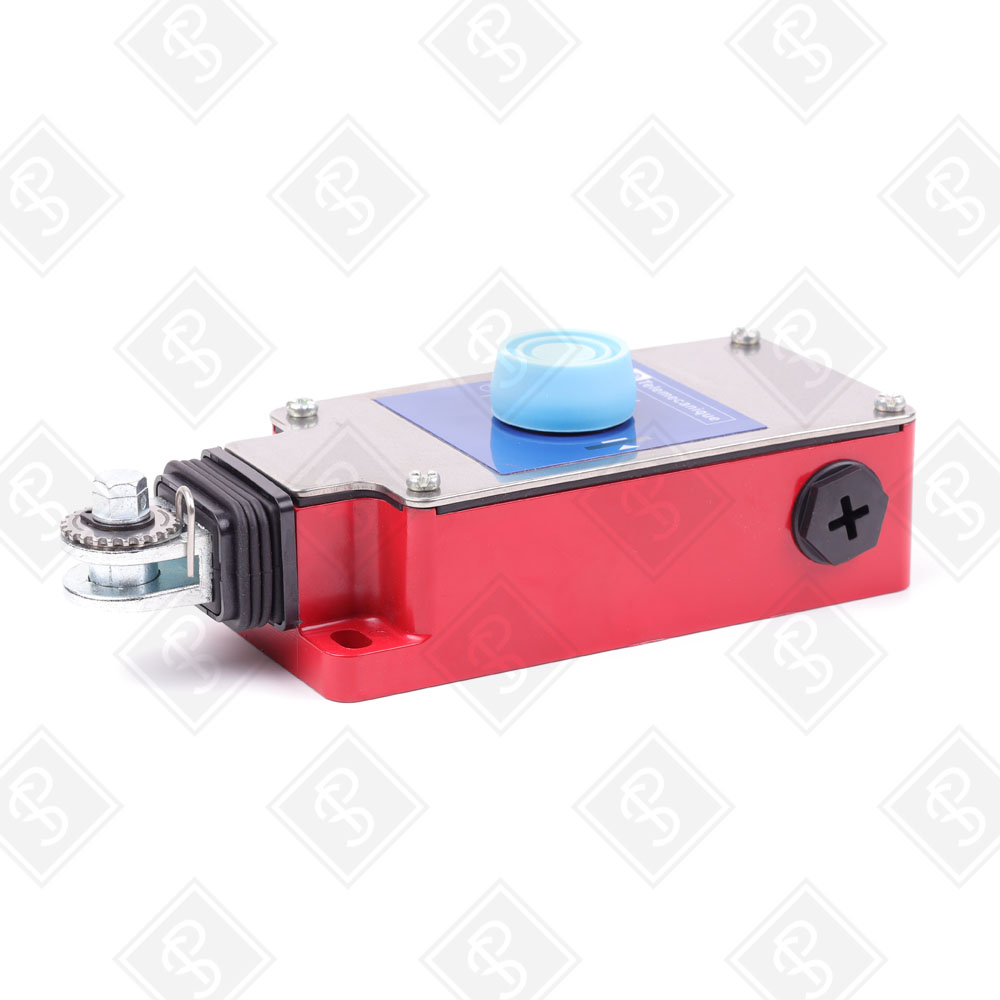

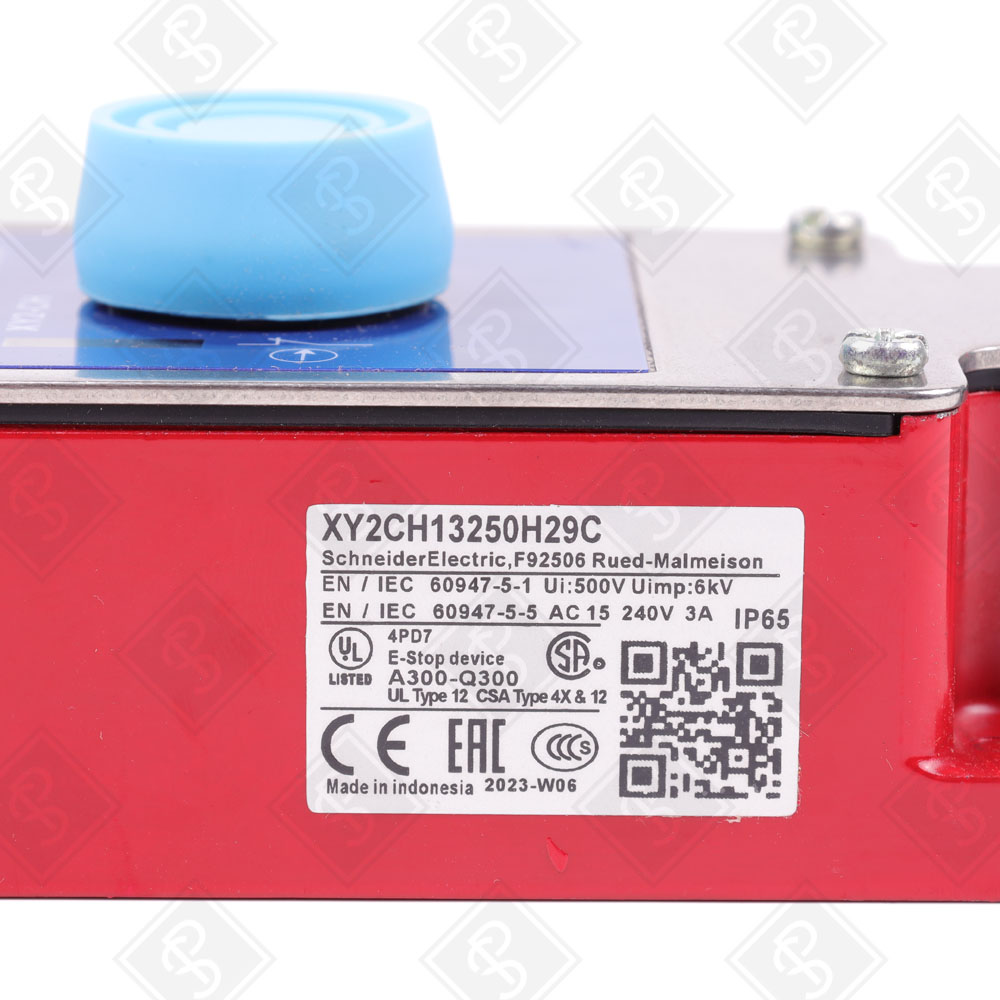

Тросовый концевой выключатель Telemecanique XY2CH13250H29

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
— Цвет корпуса: красный (RAL 3000).
— Материал корпуса: цинковый сплав (замака).
— Материал крышки: нержавеющая сталь.
— Максимальная длина триггерного троса: 30 м.
— Тип контактов: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO), с медленным размыканием (slow-break).
— Способ сброса: кнопкой с защитным колпачком (booted push-button).
— Подключение: клеммы с винтовым зажимом, сечением 0,5…2 × 1,5 мм², момент затяжки 0,8–1,2 Н·м.
— Количество кабельных вводов: 3 (для гермовводов ISO M20).
— Номинальный рабочий ток: 3 А при 240 В AC (AC-15), 0,27 А при 250 В DC (DC-13).
— Номинальное изоляционное напряжение: 500 В (загрязнение степень 3).
— Импульсное напряжение выдерживаемое: 6 кВ.
— Класс защиты от ударных перенапряжений: класс I по EN/IEC 61140.
— Степень защиты: IP65.
— Механическая долговечность: 800 000 циклов.
— Надёжность: B10d = 4 000 000 циклов (соответствует 20 годам службы).
— Может достигать уровня безопасности PL = e, категория 4 по EN/ISO 13849-1 при использовании корректной системы мониторинга.
— SIL 3 по EN/IEC 61508 при корректном монтаже и подключении.
— Максимальное сопротивление контактов: 25 МОм.
— Предохранение от короткого замыкания: плавкий предохранитель 10 А, тип gG.

ПРИМЕНЕНИЕ И СОВМЕСТИМОСТЬ:
Используется как устройство аварийной остановки в промышленных автоматизированных системах, на конвейерах, производственных линиях, в складской и транспортной технике для срочного отключения оборудования через тросовый привод. Совместим с системами безопасности и контроллерами, поддерживающими стандарты EN/ISO 13849-1 и EN/IEC 61508. Обеспечивает высокую надёжность и долговечность работы в условиях интенсивной эксплуатации и промышленных сред с загрязнениями. Может быть интегрирован в системы с максимальной длиной троса до 30 м.
