Зажимной палец Festo CLR-50/63-FS

Зажимной палец Festo CLR-50/63-FS — компактное линейно-поворотное устройство со встроенной направляющей. Применяется как простая механическая система для любых операций зажима. Благодаря совмещению линейного и поворотного перемещения штока могут легко вставлять и вынимать заготовки.

Ключевые особенности

• возможен выбор поворота вправо или влево при выполнении линейного перемещения как у цилиндра с поршнем;
• предусмотрена настройка направлений поворота;
• компактные размеры позволяют устанавливать в тесных местах;
• расположение монтажных отверстий соответствует ISO 21 287, что позволяет использовать стандартные монтажные лапы и фланцы для установки и других принадлежностей

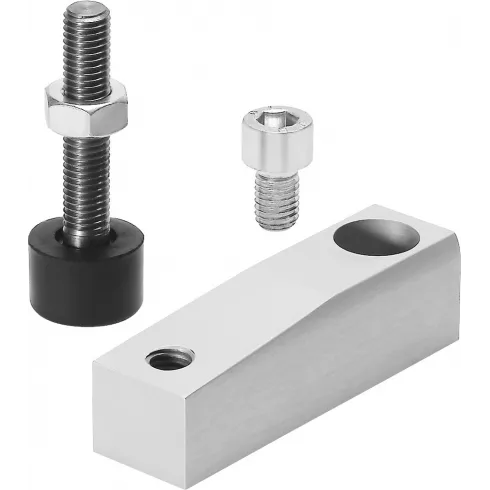

• внутренняя резьба на передней и задней крышках позволяет легко монтировать привод непосредственно или с помощью принадлежностей. Имеются наборы для зажимного пальца, включающие резиновую насадку для защиты чувствительных поверхностей;
• зажимной палец может быть установлен в любое положение в пределах 360°;
• монтаж осуществляется через сквозные отверстия или с помощью внутренней резьбы или монтажных принадлежностей;
• используемые материалы не содержат меди и тефлона.

Корпус цилиндра и глухая крышка отлиты из алюминия под давлением. Поршневой шток из легированной стали. Фланец отлит из алюминия. Винты из гальванизированнойстали.

Уплотнения изготавливаются из полиуретана (PU) и нитриловой резины (NBR). Уплотнение-скребок из полиуретана (PU).

Варианты исполнения цилиндров:

• направление поворота вправо;
• направление поворота влево;
• линейное направление поворота;
• опрос положения датчиком положения.
