ТКМ медная капиллярная трубка для РД55

ОВЕН ТКМ

Артикул ОВЕН ТКМ Категория Принадлежности к датчикам давления и вакуума Бренд: Овен

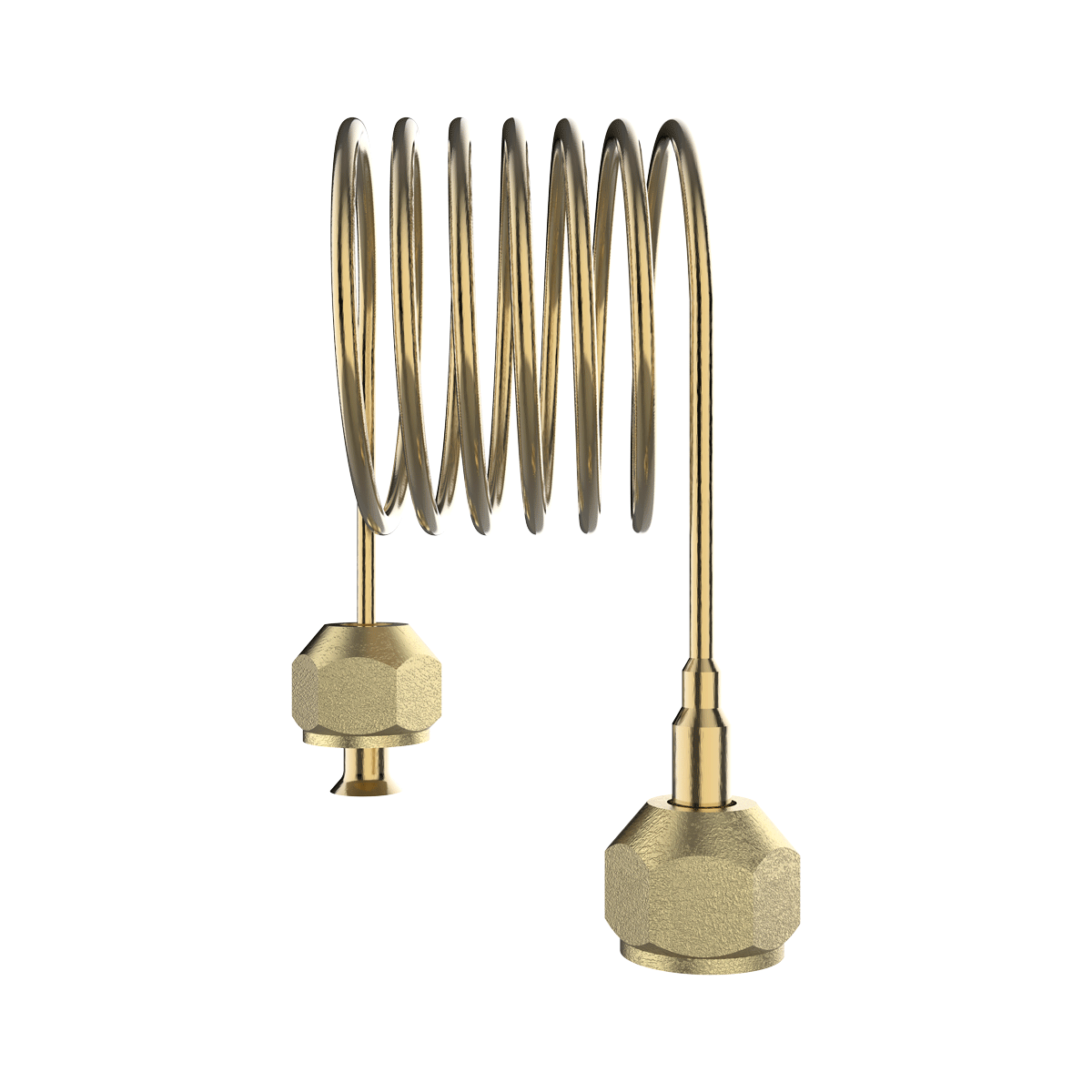

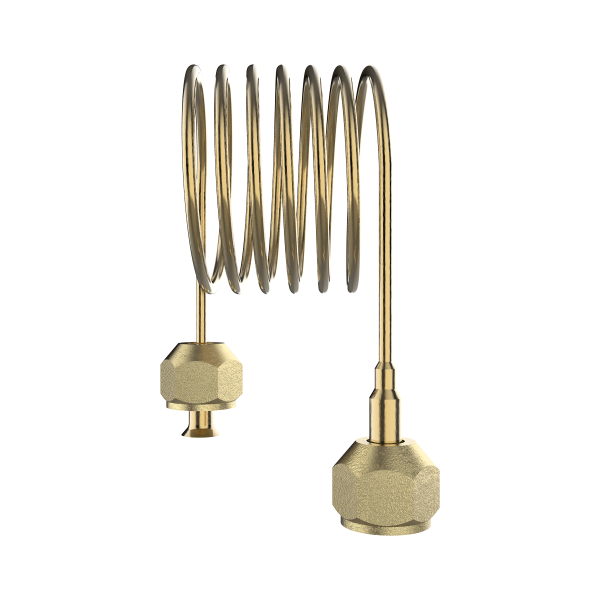

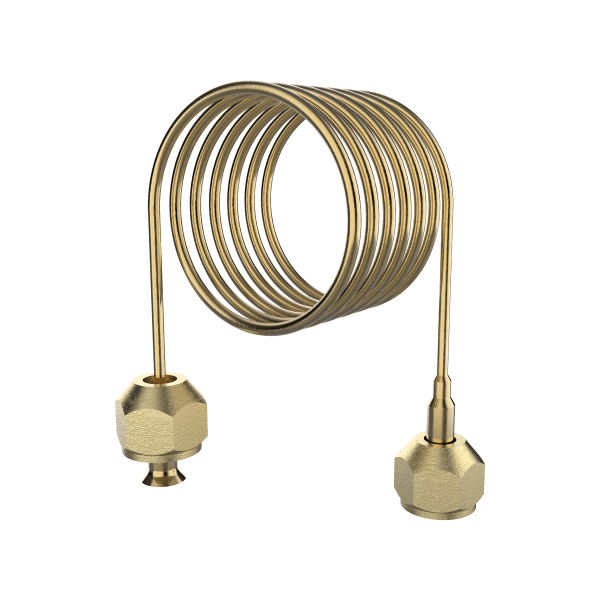

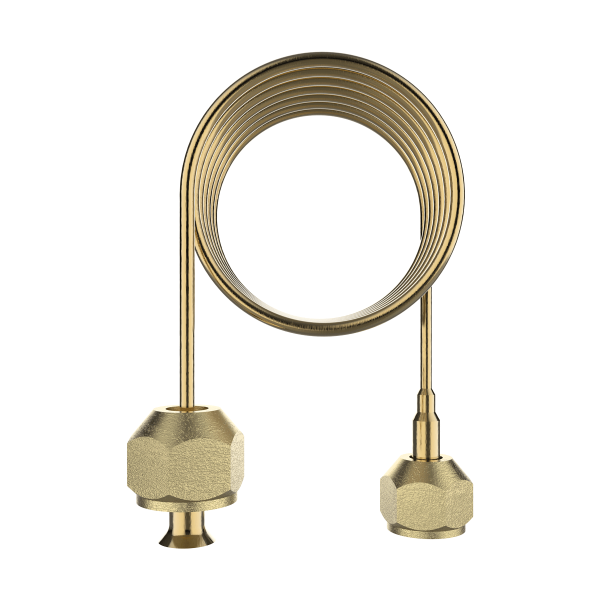

Медные капиллярные трубки ТКМ используются для удалённого соединения и подключения реле давления РД55 к технологическому процессу. Благодаря медному сплаву трубка легко изгибается в необходимом направлении при осуществлении монтажа или в процессе эксплуатации.

На выбор представлены два типа трубок:

ТКМ-2,5 – трубка 2,5×0,5 с внутренним проходным диаметром 1,5 мм для использования в чистых средах.
ТКМ-6,0 – трубка 6,0×1 с внутренним проходным диаметром 4,0 мм для использования в загрязнённых средах.

ВНИМАНИЕ!

С каждого конца трубка имеет развальцовку и подвижную гайку с внутренней присоединительной резьбой SAE¼”. Для подключения капиллярной трубки к датчику и к процессу необходимо использовать латунный переходник УПЛ с резьбой SAE¼” на G1/4” или G1/2”.

Технические характеристики

Параметр	Значение
Материал трубки	Медный сплав
Материал гайки	Латунь
Рабочая среда	Жидкость / Газ
Давление рабочей среды	До 4 МПа
Температура рабочей среды	-40…+120 °С
