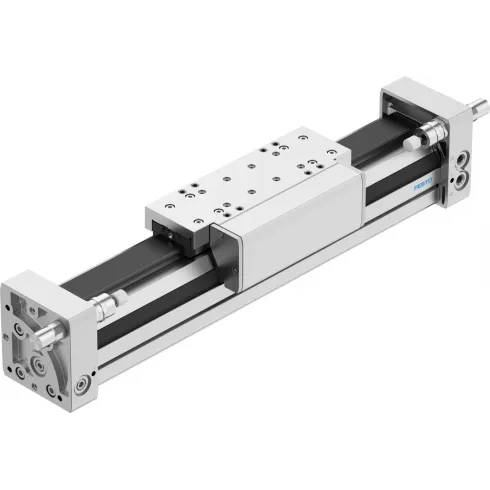

Линейный привод Festo DGC-50 — линейный пневматический привод с направляющей. Базовая модель с направляющей скольжения или с шариковой направляющей. Может использоваться как отдельный элемент или как часть многокоординатной системы.
Ключевые особенности
- конструкцию привода характеризуют небольшие размеры, сверхточная направляющая и оптимизированная система герметизации;
- нагрузка и другие устройства монтируются прямо на каретке;
- все регулировки могут осуществляться с одной стороны;
- крепежные лапы допускают замену на пневмоцилиндр DGPL;
- в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях) или демпфирование по типу PPV (пневматическое регулируемое демпфирование с обеих сторон);
- простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
- предусмотрена установка датчиков положения.
Корпус цилиндра, направляющий рельс, суппорт, задняя крышка выполнены из анодированного алюминия. Уплотнения поршня и уплотнительная лента в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR). Элементы скольжения производятся из полиамида (PA).
Варианты исполнения цилиндров:
- направляющая скольжения;
- шариковая направляющая;
- усиленное исполнение;
- смазка NSFH1 для пищевой промышленности;
- блок фиксации для удержания нагрузок;
- самонастраивающийся амортизатор;
- самонастраивающийся амортизатор с прогрессивной характеристикой;
- магнит на поршне.
