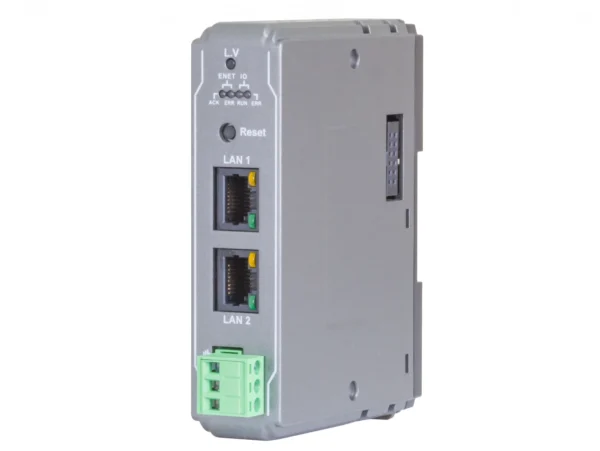

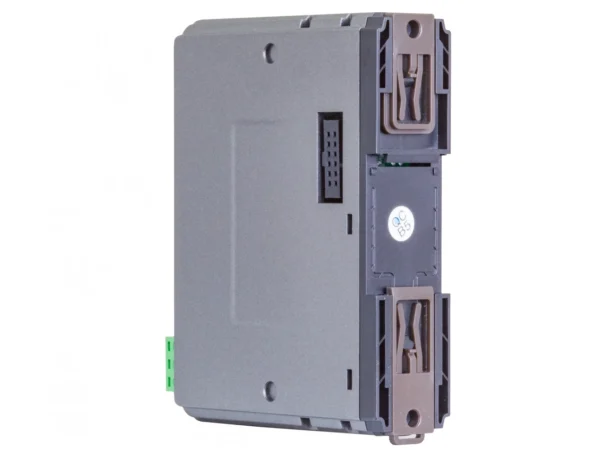

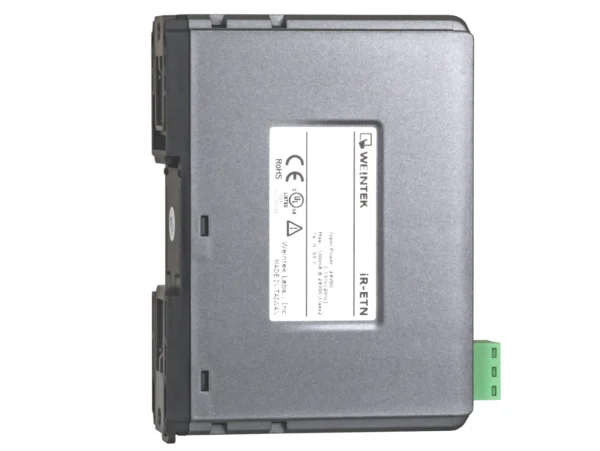

Коммуникационный модуль iR-ETN входит в состав в модульной системы дистанционного ввода-вывода (Remote I/O)

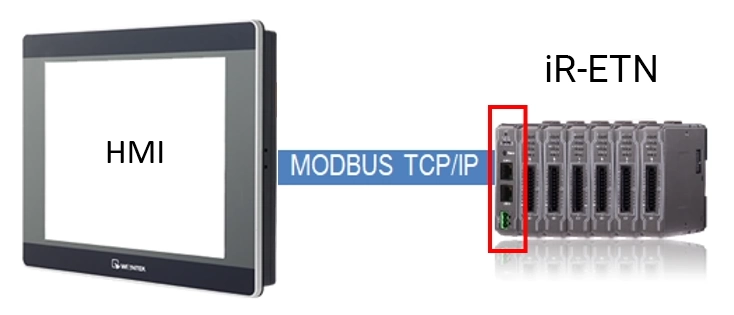

Коммуникация по протоколу Modbus TCP/IP Server
Характеристики
Характеристики Ethernet TCP/IP
| Модули расширения | | Дискретные точки ввода | Максимум 512 | | Дискретные точки вывода | Максимум 512 | | Аналоговые точки вывода | Максимум 64 | | Аналоговые точки вывода | Максимум 64 | |
| Индикаторы | | ENET ACK(Зеленый) | статус устройства | | ENET ERR (Красный) | ошибка устройства | | L.V (Красный) | низкое напряжение | | IO RUN (Зеленый) | Состояние модуля | | IO ERR (Красный) | Ошибка модуля | |
| Скорость передачи данных | 10/100 Mbps |
| Кабель для передачи данных | Витая пара 4×2 (медный), категория 3 (10 Mbps), категория 5 (100 Mbps) |
| Расстояние между станциями | 100 м между концентратором/коммутатором и шиной коммутационного модуля или между двумя шинами коммутационных модулей |
| Протокол | Modbus TCP/IP |
| Максимальное количество TCP/IP соединений | 8 соединений |
| Тип топологии | «Шина», «Звезда» |
Общие характеристики
| Характеристики питания | | Напряжение питания | 24 VDC (-15%/+20%) | | рассеиваемая мощность | Номинальное значение 100mA@24VDC | | Ток внутренней шины | Макс.2A@5VDC | | Потребление | 220mA@5VDC | | Электрическая изоляция | Изоляция между сетью и логикой
Изоляция между логикой и питанием | | Предохранитель | 1.6A самовосстанавливающийся | |
| Конструкционные характеристики | | Защитное покрытие печатной платы | Есть | | Материал корпуса | Пластик | | Габариты | 27x109x81 мм | | Вес (нетто) | около 0.15 кг | | Крепление | на DIN рейку 35 мм | |
| Технические условия использования | | Степень защиты | IP20 | | Температура хранения | -25 ~ +70 °C | | Рабочая температура/Влажность | 0 ~ +55 °C / 10%~90% (без конденсата) | | Устойчивость к вибрации | Соответствует EN 60068-2-6 / EN 60068-2-27 | | Крепление | на DIN рейку 35 мм | |
| Сертификаты | Электромагнитная устойчивость | EN 55032: 2012+AC: 2013, Class A
EN 61000-6-4: 2007+A1:2011
EN 55024: 2010+A1: 2015
EN 61000-6-2:2005 |
Габариты
Схемы
