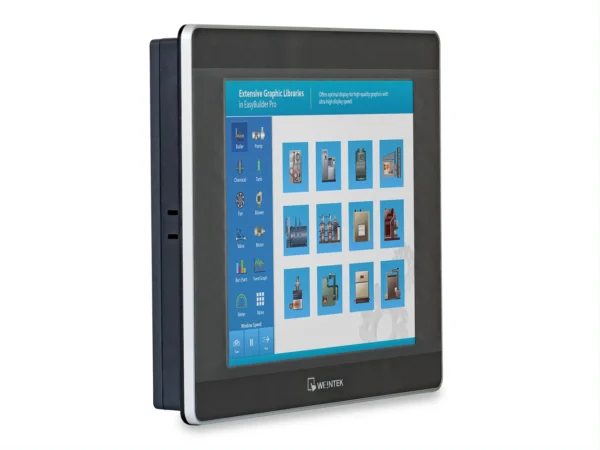

Панель оператора Weintek MT8090XE, 9.7″
Процессор 1ГГц, СУПЕР скорость
ПО: EasyBuilderPro (бесплатное)
Высочайшее качество и надежность
3 порта RS232/RS485, Ethernet, USB host
Удаленный доступ по VNC, FTP
Загрузка проекта: с ПК по Ethernet, с флешки
Поддержка MQTT
Характеристики
| Дисплей | |
| Диагональ | 9.7″ |
| Разрешение | 1024×768 |
| Цветность | 262K |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 350 кд/м2 |
| Контрастность | 500:1 |
| Угол обзора | 60/70/70/70 |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 30000 |
| Параметры | |
| Тип процессора | Cortex A8 |
| Частота процессора | 1000 МГц |
| Размер оперативной памяти | 256 Мб |
| Размер встроенной flash памяти | 512 Мб |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 20~28 В |
| Потребление тока | 0.5А |
| Интерфейсы | |
| Последовательные интерфейсы | COM1 (RS232), COM2 (RS-485 2W/4W), COM3(RS485 2W) |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | 187,5 K |
| USB Host | 1xUSB 2.0 |
| Ethernet (LAN) | 1xRJ45 10/100 Base-T |
| Поддержка MPI | Есть |
| Конструкция | |
| Материал корпуса | Пластик |
| Степень защиты по фронту | IP65 |
| Способ охлаждения | безвентиляторный |
| Крепление | есть |
| Посадочное отверстие | 250×192 мм |
| Габариты | 260.6×203.1×36.5 мм |
| Вес (нетто) | 0.85 кг |
| Разъем питания | 3х контактный с фиксацией |
| Рабочая температура | 0 — 50℃ |

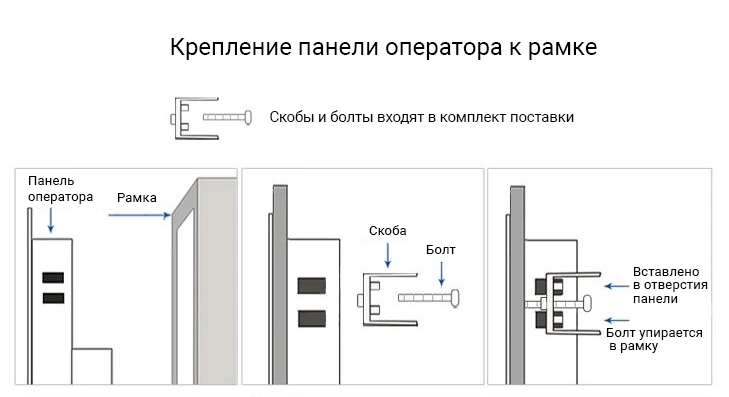

| Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция | |
| Программное обеспечение | |
| ПО для разработки проектов | EasyBuilderPro |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по Ethernet, с флешки |
| Возможность установки ОС | Нет. Доступ к управлению панелью через ОС отсутствует, возможности ограничиваются функционалом EasyBuilderPro |
| Максимальный размер проекта | 64 Мб |
| Размер выделяемой памяти под архив в панели | 120 Мб |
| Сохранение архивов | память панели, флешка |
| FTP-доступ | |
| Доступ по ftp к памяти панели | Есть |
| Доступ по ftp к флеш-накопителю и SD карте | Есть |
Габариты
Вид спереди

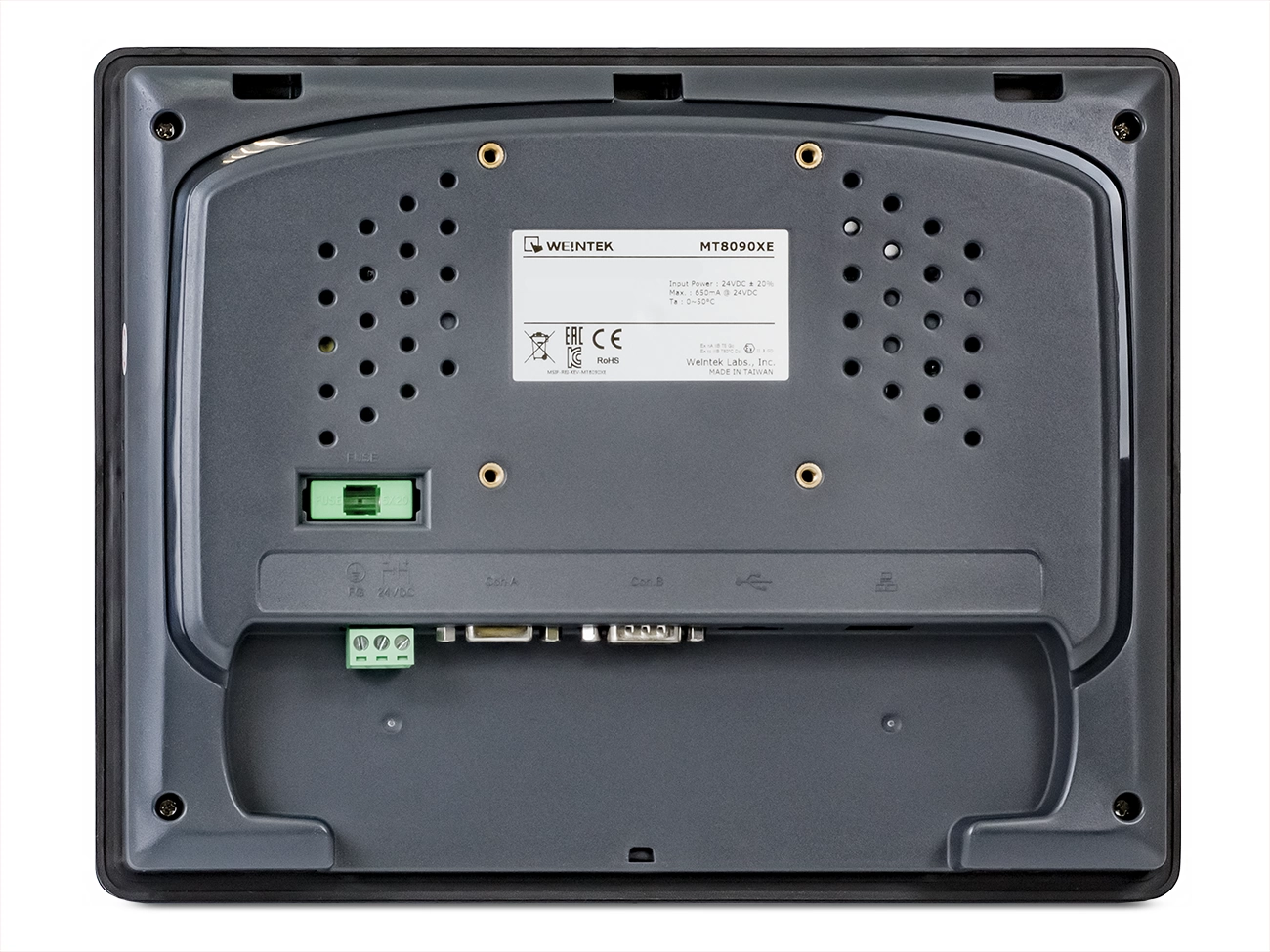

Вид сзади

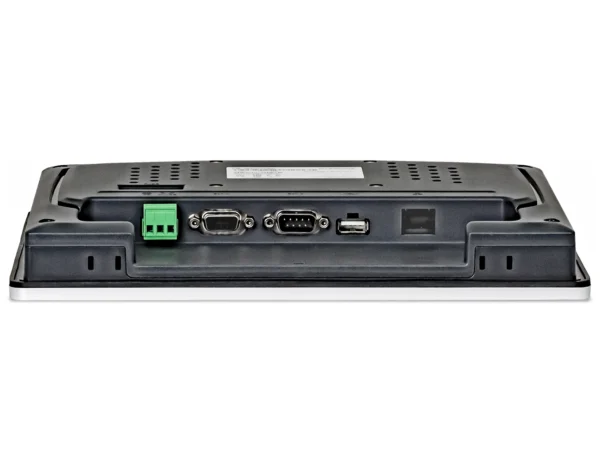

Вид снизу
Размеры посадочного отверстия
| a | Предохранитель | d | COM1 RS232 |
| b | Питание | e | USB-хост |
| c | COM2 RS485 2/4W, COM3 RS485 2W | f | Ethernet |
Схемы
Название разъема:
COM1[RS232]
COM1[RS232]
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) |
| 1 | |
| 2 | RXD |
| 3 | TXD |
| 4 | |
| 5 | GND |
| 6 | |
| 7 | RTS |
| 8 | CTS |
| 9 |
Название разъема:
COM2/COM3[RS485]
COM2/COM3[RS485]
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485) |
| 1 | Data-(B) | RX- | |
| 2 | Data+(A) | RX+ | |
| 3 | TX- | ||
| 4 | TX+ | ||
| 5 | GND | GND | GND |
| 6 | Data-(B) | ||
| 7 | |||
| 8 | |||
| 9 | DATA+(A) |
