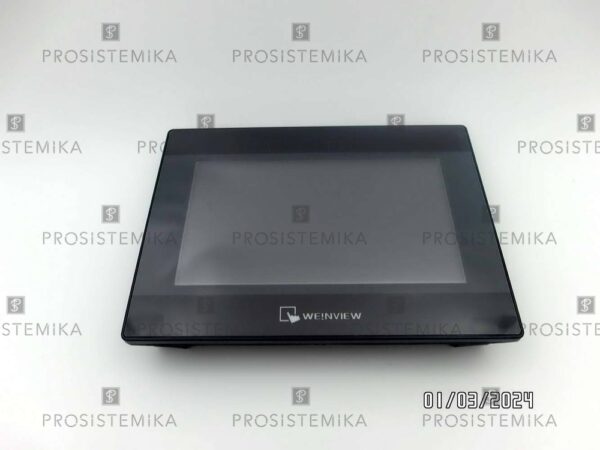

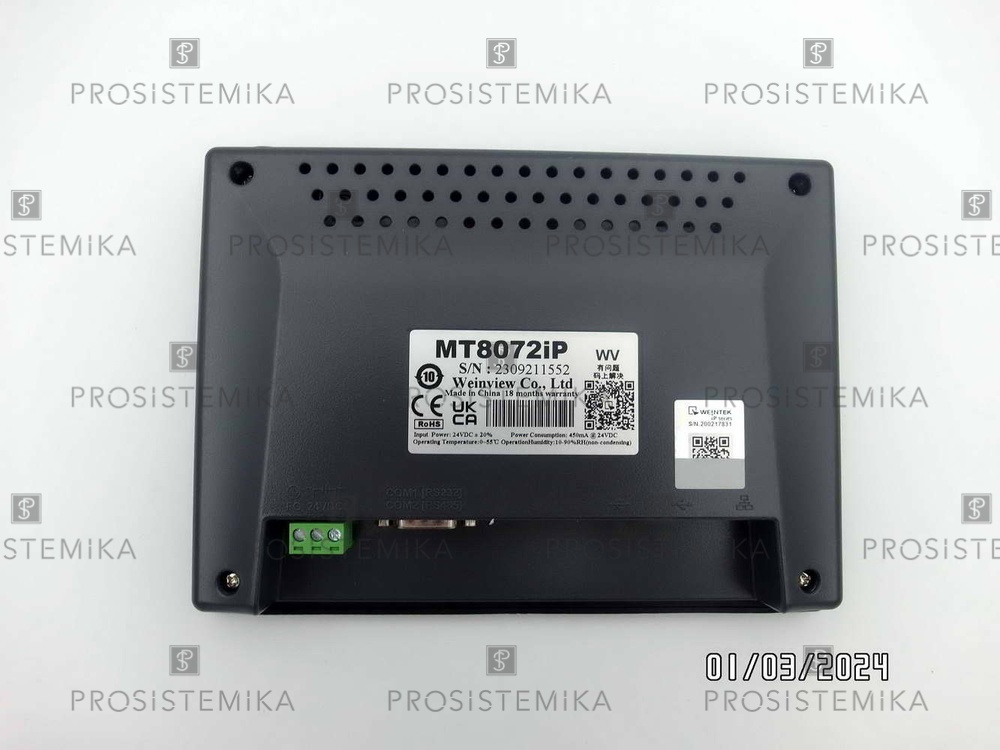

Панель оператора Weintek MT8072iP, 7″
ПО: EasyBuilderPro (бесплатное)
Высочайшее качество и надежность
2xCOM, Ethernet, USB host
Удаленный доступ по VNC, FTP, EasyAccess
Загрузка проекта: с ПК по Ethernet, с флешки
Характеристики
| Дисплей | |
| Диагональ | 7″ |
| Разрешение | 800×480 |
| Цветность | 16 млн |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 300 кд/м2 |
| Контрастность | 500:1 |
| Угол обзора | 70/50/70/70 |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 30000 |
| Параметры | |
| Тип процессора | Dual-core RISC |
| Частота процессора | 600 МГц |
| Размер оперативной памяти | 128 Мб |
| Размер встроенной flash памяти | 128 Мб |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 24 ±20% V DC В |
| Потребление тока | 0.5А |
| Интерфейсы | |
| Последовательные интерфейсы | COM1 (RS232), COM3 (RS485 2W) |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | 187,5 K |
| USB Host | 1xUSB2.0 |
| Ethernet (LAN) | 1 x 10/100 Base-T |
| Поддержка MPI | Есть |
| Конструкция | |
| Материал корпуса | Пластик |
| Степень защиты по фронту | IP65 |
| Способ охлаждения | безвентиляторный |
| Крепление | в щит |
| Посадочное отверстие | 192×138 мм |
| Габариты | 200.4×146.5×34 мм |
| Вес (нетто) | 0.52 кг |
| Рабочая температура | 0 — 50℃ |
| Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция | |
| Программное обеспечение | |
| ПО для разработки проектов | EasyBuilderPro |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по Ethernet, с флешки |
| Максимальный размер проекта | 16 Мб |
| Размер выделяемой памяти под архив в панели | 48 Мб |
| Сохранение архивов | память панели, флешка |
| FTP-доступ | |
Габариты
Схемы
Название разъема:
COM1[RS232] / COM2[RS485]
9 Pin, Male, D-sub
COM1[RS232] / COM2[RS485]
9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM1 (RS485 4W) | COM2 (RS485 2W) |
| 1 | Rx- | Data-(B) | |
| 2 | Rx+ | Data+(A) | |
| 3 | Tx- | ||
| 4 | Tx+ | ||
| 5 | GND | GND | GND |
| 6 | TXD | ||
| 7 | RTS | ||
| 8 | CTS | ||
| 9 | RXD |
