ПО: EasyBuilderPro (бесплатное)
Высочайшее качество и надежность
3 порта RS232/RS485, Ethernet, USB host
Удаленный доступ по VNC, FTP
Загрузка проекта: с ПК по Ethernet, с флешки
Характеристики
| Дисплей | |
| Диагональ | 7″ |
| Разрешение | 800×480 |
| Цветность | 16.7 млн |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 400 кд/м2 |
| Контрастность | 500:1 |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 30000 |
| Параметры | |
| Тип процессора | Cortex A8 |
| Частота процессора | 600 МГц |
| Размер оперативной памяти | 128 Мб |
| Размер встроенной flash памяти | 128 Мб |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 20~28 В |
| Потребление тока | 0.35А |
| Интерфейсы | |
| Последовательные интерфейсы | COM1 (RS232), COM2 (RS485,2W/4W), COM3(RS485 2W) |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | 187,5 K |
| USB Host | USB 2.0 |
| Ethernet (LAN) | 10/100 Base-T |
| Поддержка MPI | Есть |
| Конструкция | |
| Материал корпуса | Пластик |
| Степень защиты по фронту | IP65 |
| Способ охлаждения | безвентиляторный |
| Крепление | есть |
| Посадочное отверстие | 192×138 мм |
| Габариты | 200.3х146.3х34 мм |
| Вес (нетто) | 0.60 кг |
| Рабочая температура | 0 — 50℃ |
| Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция | |
| Программное обеспечение | |
| ПО для разработки проектов | EasyBuilderPro |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по Ethernet, с флешки |
| Возможность установки ОС | Нет. Доступ к управлению панелью через ОС отсутствует, возможности ограничиваются функционалом EasyBuilderPro |
| Максимальный размер проекта | 16 Мб |
| Размер выделяемой памяти под архив в панели | 48 Мб |
| Сохранение архивов | память панели, флешка |
| FTP-доступ | |
| Доступ по ftp к памяти панели | Есть |
Габариты
Вид сверху
Вид спереди
Вид сбоку
Размеры посадочного отверстия

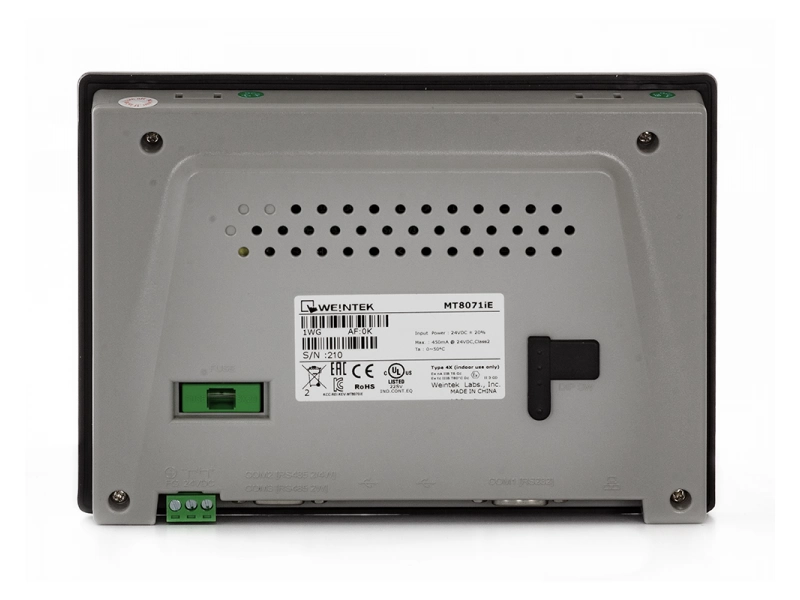

Вид сзади
| a | DIP SW & Кнопка сброса (перезагрузки) | e | USB-хост |
| b | Предохранитель | f | Com1 RS232 |
| c | Питание | g | Ethernet |
| d | Com2 RS485 2w/4w, Com3 RS-485 2w |

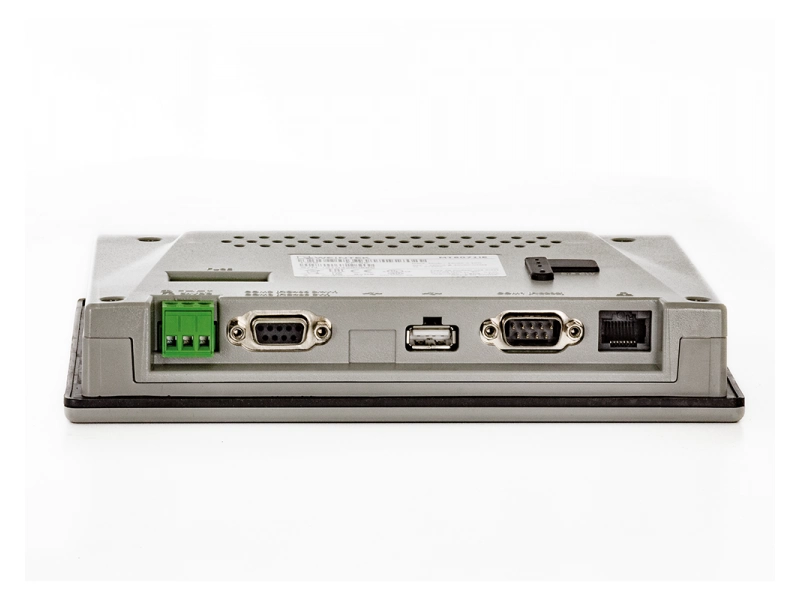

Вид снизу
Схемы
Название разъема:
COM1[RS232]
COM1[RS232]
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) |
| 1 | |
| 2 | RXD |
| 3 | TXD |
| 4 | |
| 5 | GND |
| 6 | |
| 7 | RTS |
| 8 | CTS |
| 9 |
Название разъема:
COM2/COM3[RS485]
COM2/COM3[RS485]
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485) |
| 1 | Data-(B) | RX- | |
| 2 | Data+(A) | RX+ | |
| 3 | TX- | ||
| 4 | TX+ | ||
| 5 | GND | GND | GND |
| 6 | Data-(B) | ||
| 7 | |||
| 8 | |||
| 9 | DATA+(A) |
