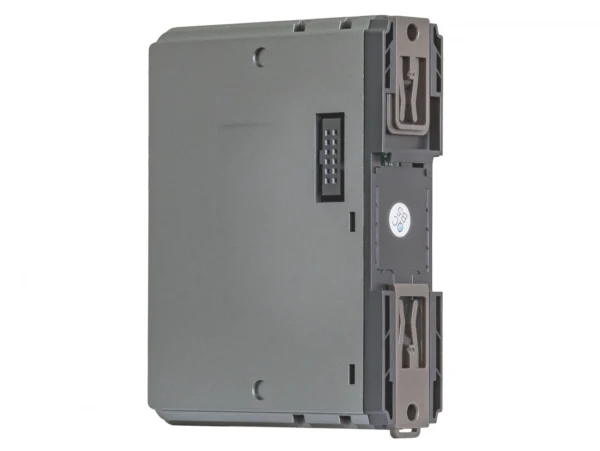

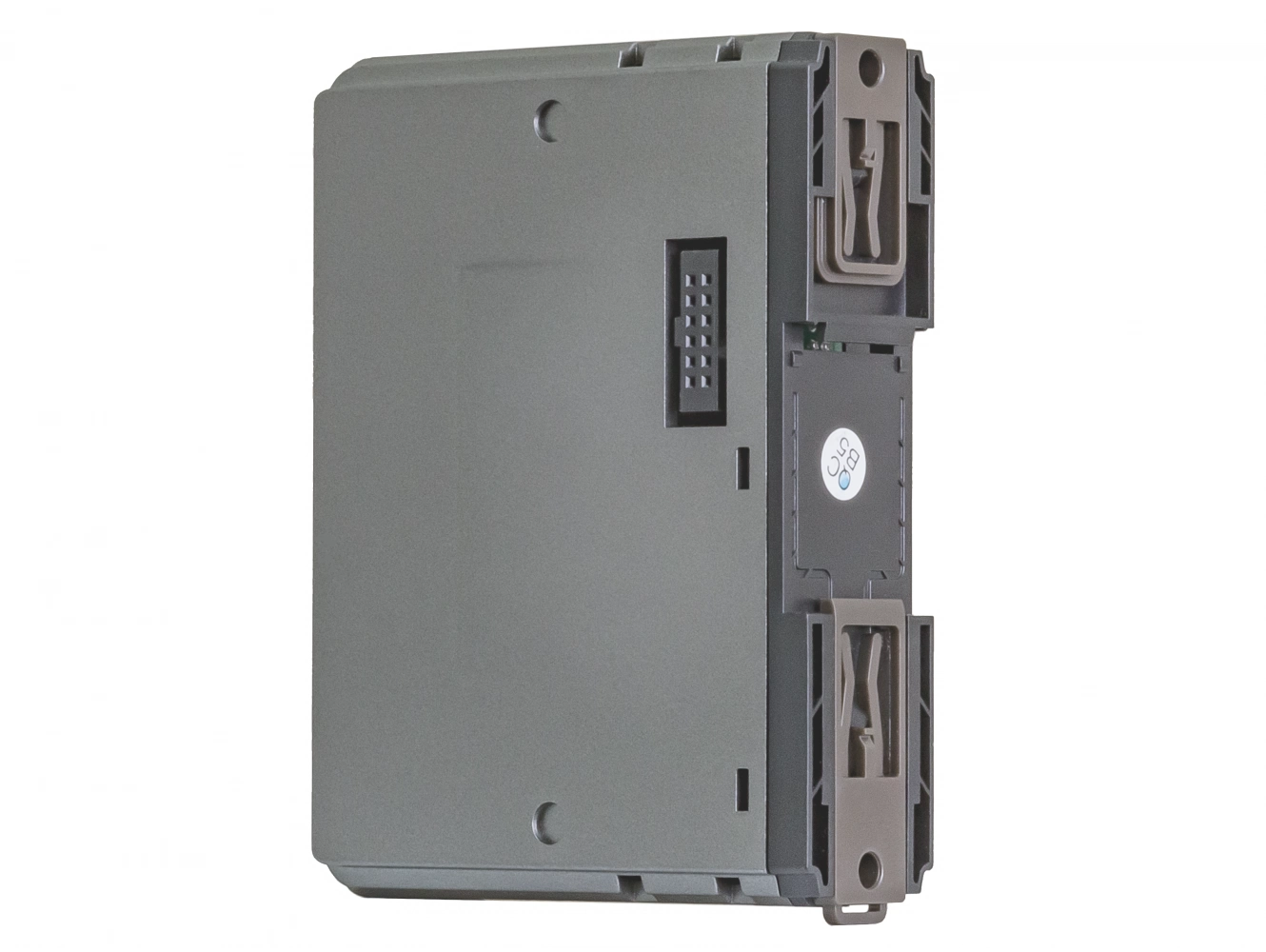

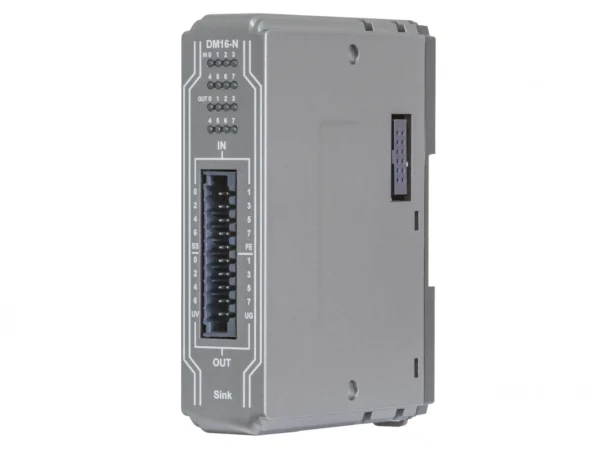

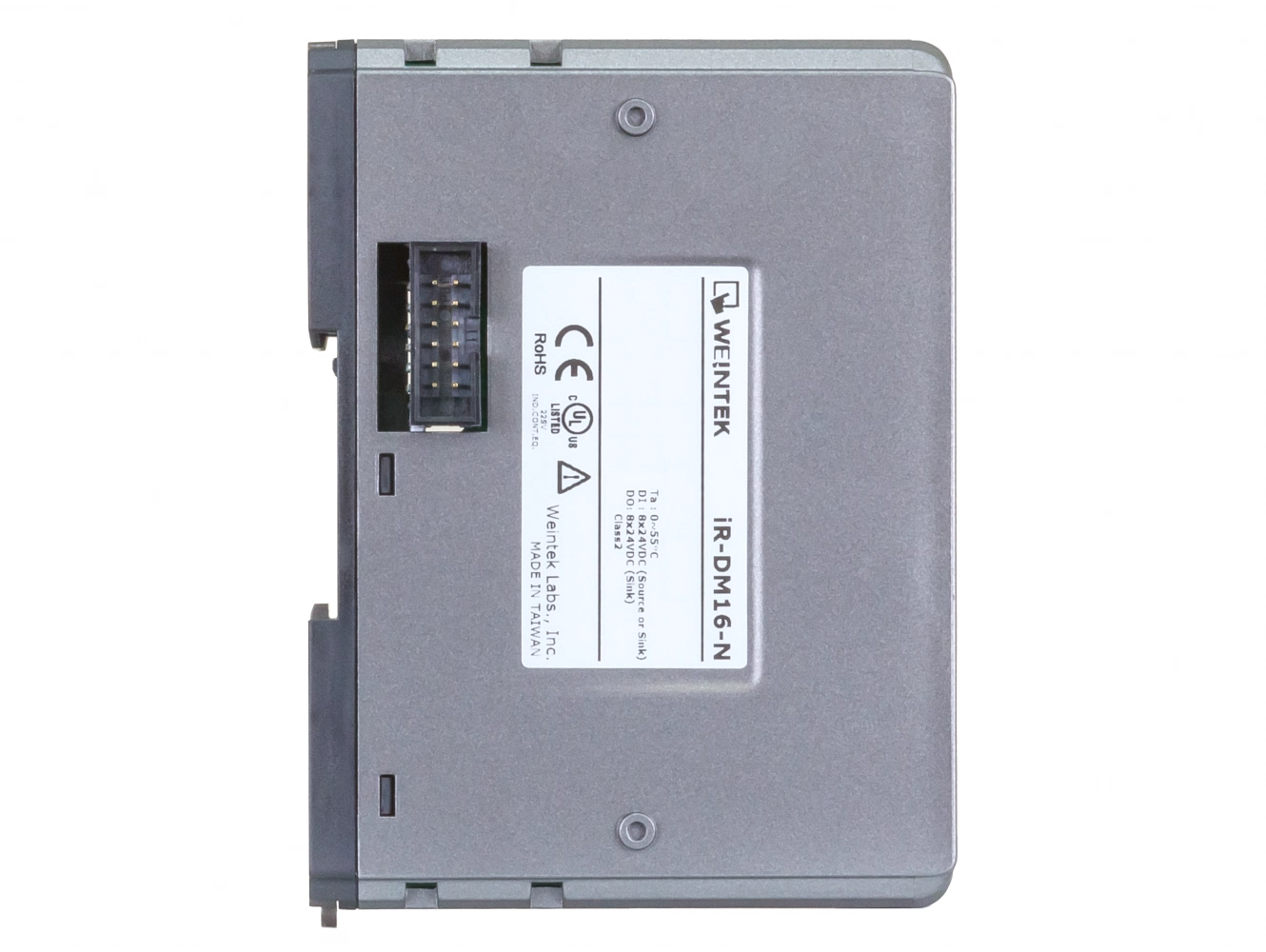

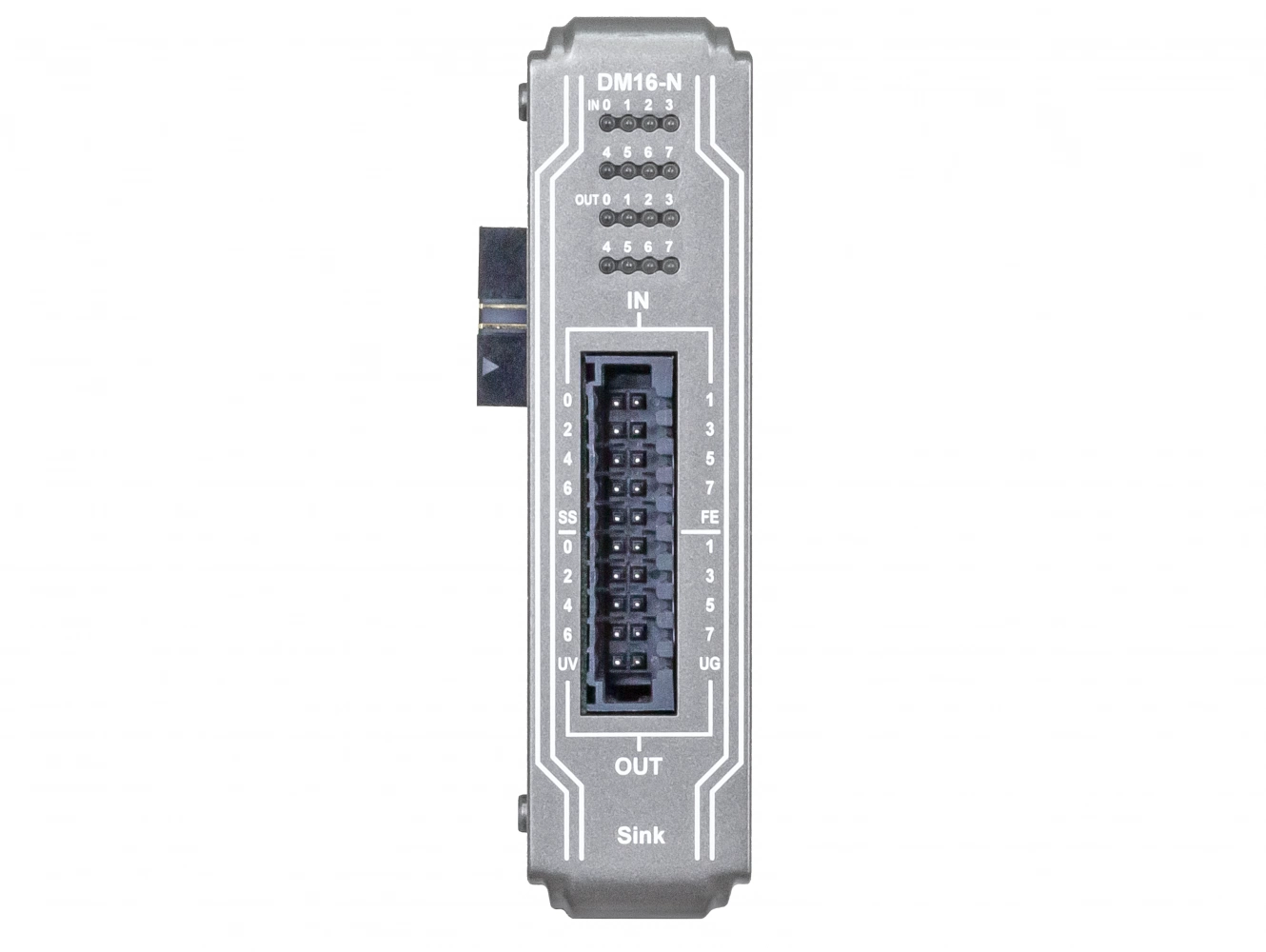

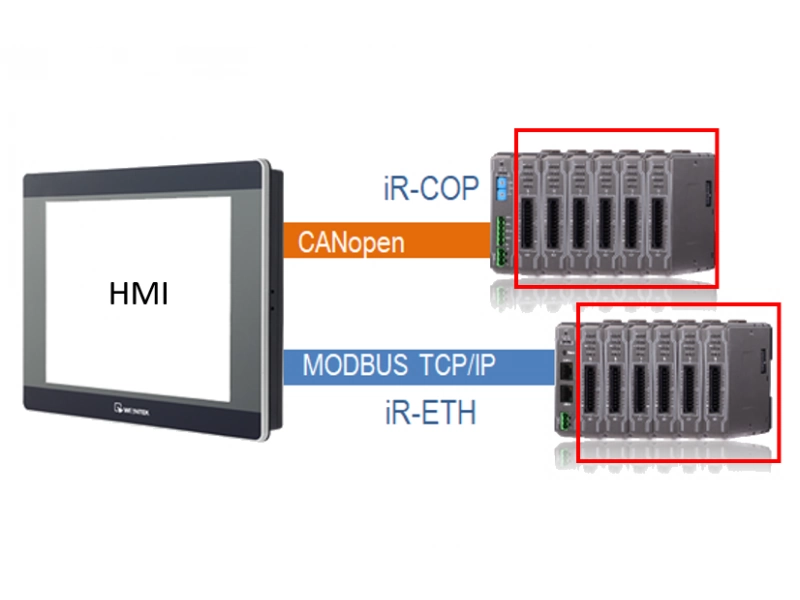

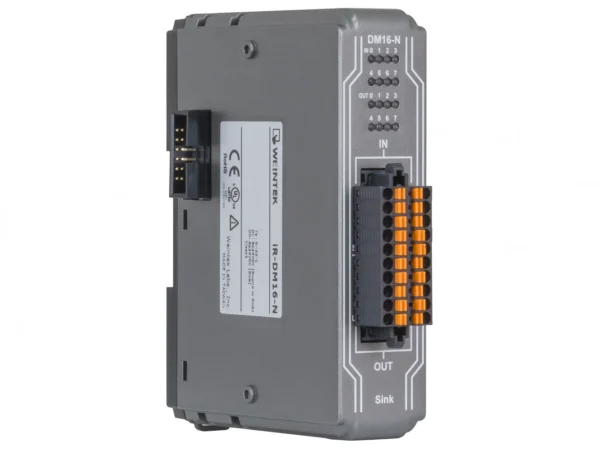

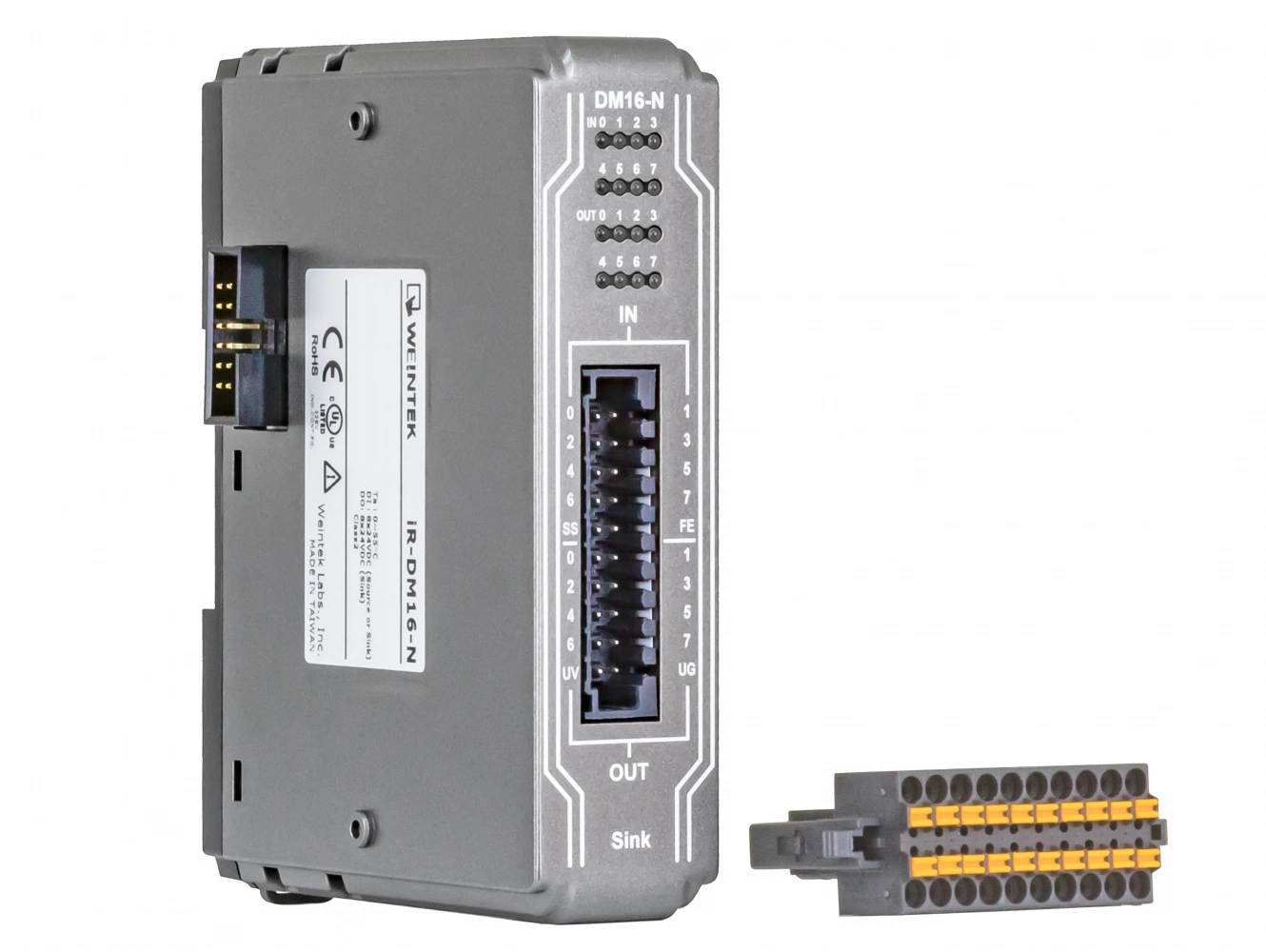

Модуль ввода-вывода iR-DM16-N входит в состав в модульной системы дистанционного ввода-вывода (Remote I/O)
Дискретных точек входа: 8 (pnp/npn)
Дискретных точек выхода: 8 (npn)
Дискретных точек выхода: 8 (npn)
Настройка модуля выполняется в EasyRemoteIO
Характеристики
Характеристики точек входа
| Количество входов | 8 (тип транзистор NPN или PNP) |
| Напряжение входов | Низкий уровень < 0~5VDC, высокий уровень 15~28VDC |
| Время переключения | OFF->ON: 5мс, ON->OFF: 1мс, |
| Входное сопротивление | 5.6KΩ |
| Индикаторы | Красный светодиод состояния входа |
Характеристики точек выхода
| Количество выходов | 8 (тип NPN) |
| Напряжение выходов | 11~28VDC |
| Выходной ток | 0.5A на канал (максимум 4A) |
| Время переключения | OFF->ON: 300мкс, ON->OFF: 300мкс, |
Общие характеристики
| |||||||||||||
| |||||||||||||
| |||||||||||||
| Сертификаты | Электромагнитная устойчивость | EN 55032: 2012+AC: 2013, Class A EN 61000-6-4: 2007+A1:2011 EN 55024: 2010+A1: 2015 EN 61000-6-2:2005 | |||||||||||
Габариты
Схемы
