Панель оператора Weintek eMT3070B, 7″
ПО: EasyBuilderPro (бесплатное)
Высочайшее качество и надежность
Литой алюминиевый корпус
2 порта RS232/RS485, Ethernet, USB host, SD карта, CAN, линейный аудио выход
Удаленный доступ по VNC, FTP
Загрузка проекта: с ПК по USB, с ПК по Ethernet, с флешки, с SD карты
Характеристики
| Дисплей | |
| Диагональ | 7″ |
| Разрешение | 800×480 |
| Цветность | 16.7M |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 500 кд/м2 |
| Контрастность | 500:1 |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 30000 |
| Параметры | |
| Тип процессора | 32bit RISC |
| Частота процессора | 1000 МГц |
| Размер оперативной памяти | 256 Мб |
| Размер встроенной flash памяти | 256 Мб |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 20~28 В |
| Потребление тока | 0.4А |
| Интерфейсы | |
| Последовательные интерфейсы | COM1 (RS232,RS485,2W/4W), COM3(RS232,RS485 2W) |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | 187,5 K |
| USB Host | USB 2.0 |
| USB клиент | USB 2.0 (micro) |
| Поддержка SD карт | Есть (SD/SDHC) |
| Ethernet (LAN) | 10/100 Base-T |
| Аудиовыход линейный | — |
| Поддержка MPI | Есть |
| Интерфейс CAN (Controller Area Network) | CANopen протокол |
| Конструкция | |
| Материал корпуса | Алюминий |
| Степень защиты по фронту | IP65 |
| Способ охлаждения | безвентиляторный |
| Крепление | есть |
| Посадочное отверстие | 192×138 мм |
| Габариты | 200.3×146.3×42.5 мм |
| Вес (нетто) | 0.9 кг |
| Разъем питания | 3х контактный с фиксацией |
| Рабочая температура | -20 — 50℃ |
| Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция | |
| Программное обеспечение | |
| ПО для разработки проектов | EasyBuilderPro |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по USB, с ПК по Ethernet, с флешки, с SD карты |
| Возможность установки ОС | Нет. Доступ к управлению панелью через ОС отсутствует, возможности ограничиваются функционалом EasyBuilderPro |
| Максимальный размер проекта | 64 Мб |
| Размер выделяемой памяти под архив в панели | 64 Мб |
| Сохранение архивов | память панели, флешка, SD карта |
| FTP-доступ | |
| Доступ по ftp к памяти панели | Есть |
| Доступ по ftp к флеш-накопителю и SD карте | Есть |
Габариты

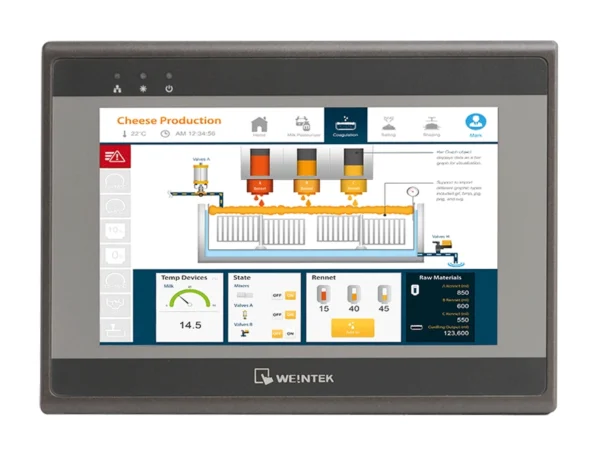

Вид спереди

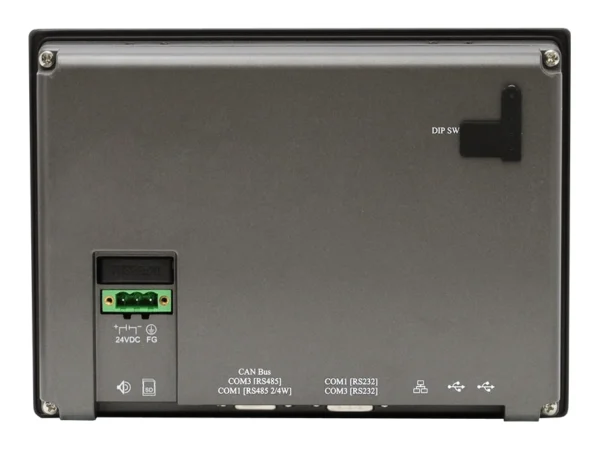

Вид сзади
Вид снизу
Размеры посадочного отверстия
| a | DIP SW | f | Com2 RS485 2w/4w,Com3 RS-485 2w |
| b | Предохранитель | g | COM1 RS-232,COM3 RS-232 |
| c | Питание | h | Ethernet |
| d | Линейный выход | i | USB хост |
| e | SD-card слот | j | USB клиент |
Схемы
Название разъема:
COM1[RS232]
COM2[RS232]
COM1[RS232]
COM2[RS232]
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM2 (RS232) |
| 1 | ||
| 2 | RXD | |
| 3 | TXD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TXD |
| 8 | CTS | RXD |
| 9 |
Название разъема:
COM1[RS485 2/4w]
COM3[RS485]
CAN BUS
COM1[RS485 2/4w]
COM3[RS485]
CAN BUS
Тип:
DB-9 F ( Мама )
| Pin # | COM1 (RS485 2W) | COM1 (RS485 4W) | COM3 (RS485) | CAN BUS |
| 1 | Data-(B) | RX- | ||
| 2 | Data+(A) | RX+ | ||
| 3 | TX- | |||
| 4 | TX+ | |||
| 5 | GND | GND | GND | GND |
| 6 | Data-(B) | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+(A) |
